İsteğe göre geliştirilen teknik gerekliliklere, iklim şartlarına ve ulusal şartnamelere uygun araç üstü yol çizgi makinalaları.
Ulusal, iklimsel ve teknik gereksinimlere uygun özelleştirilmiş yol işaretleme kamyonlarını memnuniyetle geliştiriyoruz. Aşağıda, ayrı ayrı geliştirilmiş geniş yol işaretleme kamyonlarımızdan bazı örnekler gösterilmektedir.
Çok yüksek kapasitelere ve mükemmel yokuş tırmanma kabiliyetine sahip en kompakt makine Şekil: H33-4 ürün grubundan örnek makine
Yüksek hızlı hidrolik motorla birleştirilmiş hidrolik olarak değiştirilebilir hız aralıklarına sahip sağlam, yüksek verimli 7 tonluk inşaat makinesi aksı.
Vantilatör hızının ortam sıcaklığına ve makine yüküne göre otomatik olarak uyarlandığı soğutma sistemi (normal makine yükünde gürültü azaltma ve aşırı makine yükünde daha yüksek soğutma performansı).
Tüm soğutma havasının girişi, makinenin üst tarafından – püskürtme sisinden uzakta.
İki adet basınçlı cam boncuk kabı. İdeal dolum yüksekliğinde makinenin yan tarafında cam kürecikler için doldurma açıklıkları.
Kokpit dahil gerekli tüm operasyonel kontroller, kılavuzların takılmasına gerek kalmadan yanal olarak ayarlanabilir.
Çalıştırma ve denetleme araçlarının düzeni, bireysel gereksinimlere göre kolayca değiştirilebilir. Merkez ve kenar çizgisi işaretlemeleri için ayarlanabilir, kolay çıkarılabilir püskürtme tabancası desteği.
Servis çalışmaları için kolayca erişilebilen motor bölmesi. Yüksek yerden yükseklik, alttan servis işlerini de kolaylaştırır.
Geri geri giderken de mükemmel panoramik görüş.
Bir seçenek olarak mevcuttur:
Bireysel uygulama üniteleri, hızlı açılan cihaz sistemleri ve modüler tasarım prensibi ile az eforla değiştirilebilir (değiştirilebilir kap) yapıdadır.
Çizgi genişlikleri:
10 – 100 cm (ekipmana bağlıdır)
4 silindirli 3 800 cm³,
Kubota Turbo dizel motor,
su soğutmalı
Versiyon I: **
Etiketsiz (AB Aşama II veya (ABD) EPA Katman 2 ile karşılaştırılabilir)
2 600 rpm’de 74,0 kW
Versiyon II: **
Düşük emisyonlu EU Stage V resp. (ABD) Dizel oksidasyon katalizörü (DOC) ve Dizel Partikül Filtresi (DPF) ile EPA Tier 4 ve ayrıca AdBlue® ve ara soğutucu ile SCR katalitik konvertörü
2600 rpm’de 86,4 kW
** talep üzerine ilave egzoz aşamaları
Alternatif olarak hava çıkışı:
7,5 bar’da 2 600 ila 3 500 l/dak; basınçlı hava soğutucu
Basınçlı cam boncuk kapları:
2 x 160 l (maks. 3 bar)
Boyutlar (U x G x Y mm):
5 300 – 6 100 x 1 340 x 2 380 (donanıma bağlı)
Ağırlık, donanımlı:
yakl. 2 600 ila 4 400 kg
yakl. 5 730 ila 9 700 lbs
Konteyner hacimleri:
1080 l’ye kadar soğuk boyalar
650 l’ye kadar 2 bileşenli soğuk plastikler
1000 l’ye kadar püskürtülebilir 2 bileşenli sprey plastikler
600 l’ye kadar termoplastikler
600 l’ye kadar püskürtülebilir Termoplastikler
Yüksek hızlı hidrolik motorla birleştirilmiş hidrolik olarak değiştirilebilir hız aralıklarına sahip sağlam, yüksek verimli 7 tonluk inşaat makinesi aksı
Yüksek hızlı hidrolik motorla birleştirilmiş hidrolik olarak değiştirilebilir hız aralıklarına sahip sağlam, yüksek verimli 7 tonluk inşaat makinesi aksı
Vantilatör hızının ortam sıcaklığına ve makine yüküne göre otomatik olarak uyarlandığı soğutma sistemi (normal makine yükünde gürültü azaltma ve aşırı makine yükünde daha yüksek soğutma performansı)
Soğutma havasının tamamının makinenin üst kısmından girişi – püskürtme sisinden uzakta
İki adet basınçlı cam boncuk kabı. İdeal doldurma yüksekliğinde makinenin yanında cam boncuklar için doldurma açıklıkları
Kokpit dahil tüm gerekli operasyonel kontroller kılavuz takmaya gerek kalmadan yanal olarak ayarlanabilir
Çalıştırma ve denetleme araçlarının düzeni, bireysel gereksinimlere göre kolayca değiştirilebilir. Merkez ve kenar çizgisi işaretlemeleri için ayarlanabilir, kolay çıkarılabilir püskürtme tabancası desteği
Servis çalışmaları için motor bölmesine kolayca erişilebilir. Yüksek yerden yükseklik ayrıca alttan servis işlerini de kolaylaştırır
Geri geri giderken de mükemmel panoramik görüş
Bir seçenek olarak mevcuttur:
Bireysel uygulama üniteleri, hızlı açılan cihaz sistemleri ve modüler tasarım prensibi ile düşük eforla değiştirilebilir (değiştirilebilir kap)
Çizgi genişlikleri:
10 ila 100 cm (ekipmana bağlı)
4 silindirli 3 800 cm³,
Kubota Turbo dizel motor,
su soğutmalı
Versiyon I: **
Etiketsiz (AB Aşama II veya (ABD) EPA Katman 2 ile karşılaştırılabilir)
2 600 rpm’de 74,0 kW
Versiyon II: **
Düşük emisyonlu EU Stage V resp. (ABD) EPA Katman 4
dizel oksidasyon katalizörü (DOC) ve Dizel Partikül Filtresi (DPF) ile
2200 rpm’de 55,4 kW
** talep üzerine ilave egzoz aşamaları
Hava çıkışı:
7,5 bar’da 2 400 l/dak;
basınçlı hava soğutucu
Basınçlı cam boncuk kapları:
2 x 160 l (maks. 3 bar)
Boyutlar (U x G x Y mm):
5 300 – 6 100 x 1 340 x 2 380 (donanıma bağlı)
Ağırlık, donanımlı:
yakl. 2 400 ila 4 200 kg
yakl. 5 290 ila 9 260 lbs
Konteyner hacimleri:
920 l’ye kadar soğuk boyalar
600 l’ye kadar 2 bileşenli soğuk plastikler
800 l’ye kadar püskürtülebilir 2 bileşenli sprey plastikler
500 l’ye kadar termoplastikler
600 l’ye kadar püskürtülebilir Termoplastikler
Kademesiz hız ayarlı tekerlekli motorlu hidrolik tahrik
Kademesiz hız ayarlı tekerlekli motorlu hidrolik tahrik
Hidrolik çok diskli park freni
Vantilatör hızının ortam sıcaklığına ve makine yüküne göre otomatik olarak uyarlandığı soğutma sistemi (normal makine yükünde gürültü azaltma ve aşırı makine yükünde daha yüksek soğutma performansı)
Soğutma havasının tamamının makinenin üst kısmından girişi – püskürtme sisinden uzakta
Egzoz borusu makinenin altındadır ve çıkış uygulamaya göre ayarlanabilir
Bir adet basınçlı cam boncuk kabı
Kılavuz takmaya gerek kalmadan ayarlanabilen tüm çalıştırma elemanlarına sahip kokpit
Merkez ve kenar çizgisi işaretlemeleri sırasında yüksek görünürlük
Koltuk desteğinde katlanır merdiven
Bireysel uygulama üniteleri (değiştirilebilir konteyner) veya ön şasi değişimi dahil. hızlı açılır cihaz sistemleri ve modüler tasarım prensibi ile düşük çabayla uygulama ünitesi
Servis çalışmaları için kolayca erişilebilen motor bölmesi
Geri geri giderken de mükemmel panoramik görüş
Çizgi genişlikleri:
10 ila 100 cm (ekipmana bağlı)
4 silindir 2400 cm³
Kubota Turbo Dizel Motor
su soğutmalı
Versiyon I: **
Etiketsiz (EU Stage IIIA resp. (US) EPA Tier 4 Interim ile karşılaştırılabilir)
2700 rpm’de 44,0 kW
Versiyon II: **
düşük emisyonlu EU Stage V resp. (ABD) EPA Katman 4
dizel oksidasyon katalizörü (DOC) ve
Dizel Partikül Filtresi (DPF)
2700 rpm’de 48,6 kW
** talep üzerine ilave egzoz aşamaları
Alternatif olarak hava çıkışı:
7,5 bar’da 1300 – 2200 l/dak; basınçlı hava soğutucu
Basınçlı cam boncuk kabı:
170 l (maks. 0,8 bar)
Boyutlar (U x G x Y mm):
4260 yukarı 5600 x 1260 x 2300
(donanıma bağlı)
Konteyner hacimleri:
540 l’ye kadar soğuk boyalar
540 l’ye kadar 2 bileşenli soğuk plastikler
540 l’ye kadar püskürtülebilir 2 bileşenli sprey plastikler
420 l’ye kadar termoplastikler
320 l’ye kadar püskürtülebilir Termoplastikler
Kademesiz değişken hız düzenlemesi için tekerlekli motorlu hidrolik tahrik
Kademesiz hız regülasyonu için tekerlekli motorlu hidrolik tahrik
Hidrolik çok diskli park freni
Tüm işletim elemanlarına sahip kokpit her iki tarafa da hareket ettirilebilir. Çalıştırma elemanları diğer tarafa uyarlanabilir ve oturma elemanı diğer tarafa değiştirilebilir.
Servis çalışmaları için kolayca erişilebilen motor bölmesi
Geri geri giderken de mükemmel panoramik görüş.
Çizgi genişlikleri:
10 ila 60 cm (donanıma bağlı olarak)
4 silindirli 1500 cm³,
Kubota Turbo dizel motor,
su soğutmalı
Sürüm I:
Etiketsiz (AB Aşama IIIA veya (ABD) EPA Katman 3 ile karşılaştırılabilir)
Versiyon 2:
Düşük emisyonlu EU Stage V resp. (ABD) Dizel oksidasyon katalizörü (DOC) ve Dizel Partikül Filtresi (DPF) ile EPA Tier 4
3000 U/dk’da 33,0 kW
Hava çıkışı:
7,5 bar’da 800 – 1200 l/dk’ya kadar; basınçlı hava soğutucu
Basınçlı boncuk kabı:
100 l (maks. 0,8 bar)
Boyutlar (U x G x Y mm):
3580x1210x2270
(donanıma bağlıdır, yalnızca temel makine ve opsiyonsuz)
Ağırlık, donanımlı:
yakl. 1700 – 2300 kilo
yakl. 3747 – 5070 pound
Toplam kabul edilebilir ağırlık:
yakl. 3300 kg / 7275 lb
Konteyner hacimleri:
370 l’ye kadar soğuk boyalar
370 l’ye kadar 2 bileşenli soğuk plastikler
370 l’ye kadar püskürtülebilir 2 bileşenli sprey plastikler
300 l’ye kadar termoplastikler
250 l’ye kadar püskürtülebilir Termoplastikler
Küçük kapasitelere sahip dar, manevra kabiliyeti yüksek bir makine
Şekil: H16-3 ürün grubundan örnek makine
Kademesiz hız ayarlı tekerlekli motorlu hidrolik tahrik
Hidrolik çok diskli park freni
Özellikle işaretleme sonuçlarının yüksek manevra kabiliyetine bağlı olduğu her yerde en iyi yol tutuşu ve mükemmel kullanım için sıfır boşluklu geniş aks tabanı ve ön tekerlek yönlendirme sistemi
Uygulama üniteleri uygun şekilde makinenin arkasına monte edilmiştir
Sürücü koltuğunun ve platformun alçak konumu; rahat açma/kapama
Servis çalışmaları için kolayca erişilebilen motor bölmesi
Çizgi genişlikleri:
10 ila 50 cm (ekipmana bağlı)
Versiyon I**):
4 silindirli 1 500 cm³,
Kubota Dizel motor,
su soğutmalı, Etiketsiz
(EU Stage IIIA resp.
(ABD) EPA Katman 2)
3 000 rpm’de 26,2 kW
Versiyon II**):
4 silindirli 1 500 cm³,
Kubota Turbo Dizel motor,
su soğutmalı, düşük emisyonlu
EU Stage IIIA resp.
(ABD) EPA Tier 4 Geçici
3 000 rpm’de 26,2 kW
** talep üzerine ilave egzoz aşamaları
Hava çıkışı:
6 bar’da 1000 l/dk’ya kadar (2 silindirli kompresör)
Cam boncuk kabı:
70 litre
Boyutlar (U x G x Y mm):
3950 x 1325 x 1650 (donanıma bağlı)
Konteyner hacimleri:
225 l’ye kadar soğuk boyalar
225 l’ye kadar 2 bileşenli soğuk plastikler
225 l’ye kadar püskürtülebilir 2 bileşenli sprey plastikler
200 l’ye kadar termoplastikler
200 l’ye kadar püskürtülebilir Termoplastikler
Özellikle dar markalama koşulları için mükemmel, daha düşük kapasiteli, manevra kabiliyeti yüksek bir makine
Şekil: H11-1 ürün grubundan örnek makine
Kademesiz hız regülasyonu için tekerlek motorlu hidrolik tahrik. Mekanik park freni
Hem merkez hem de kenar çizgisi işaretlemeleri sırasında mükemmel görünürlük
Eğer ya da ama yok: servis çalışması için motor bölmesine kolayca erişilebilir
Operatör sehpası, malzeme kabını doldurmak için kolayca yukarı doğru eğilebilir. Besleme açıklıkları sadece yakl. Yol yüzeyinden 80 cm yukarıda
Olağanüstü manevra kabiliyeti
Malzeme ve cam boncukları işaretlemek için iki hazneye bölünmüş bir kap
Çizgi genişlikleri:
10 ila 50 cm (ekipmana bağlı)
3 silindirli 900 cm³
Kubota Dizel motor,
su soğutmalı,
düşük emisyon
AB Aşama V karşılık. (ABD) EPA KADEME 4
2800 rpm’de 12,5 kW
Hava çıkışı:
6 bar’da 740 l/dk’ya kadar
(2 silindirli kompresör)
Basınçlı cam boncuk kapları:
65 l (maks. 0,5 bar) veya
2 x 30 l (açısal/maks. 0,5 bar)
Boyutlar: (U x G x Y mm)
2150 x 1380 x 2000 (donanıma bağlı)
Konteyner hacimleri:
140 l’ye kadar soğuk boyalar
Eşsiz manevra kabiliyetine ve ideal viraj alma özelliklerine sahip bir makine
Şekil: H10-2 ürün grubundan örnek makine
Kademesiz hız regülasyonu için tekerlekli motorlu hidrolik tahrik. Mekanik park freni.
Direksiyon vasıtasıyla yaklaşık 80° sağa ve sola döndürülebilen iki arka tekerlek ve bir tahrikli ön tekerlek. Bu, 3,8 m’lik son derece küçük bir dönüş dairesine izin verir (sabit sağ veya sol arka tekerlek etrafında).
İşaretleme işlemi sırasında iyi görüş koşulları.
Çizgi genişlikleri:
10 ila 30 cm (ekipmana bağlı)
2 silindirli 690 cm³,
Honda benzinli motor,
hava soğutmalı
3 200 rpm’de 14,5 kW
Hava çıkışı:
6,0 bar’da 670 l/dk’ya kadar (2 silindirli kompresör)
Basınçlı cam boncuk kapları:
35 l (maks. 1 bar)
Dönme döngüsü: Ø 3,8 m
(donanıma bağlı)
Boyutlar (U x G x Y mm):
2650 x 1050 x 1600 (donanıma bağlı)
Ağırlık, donanımlı:
yakl. 650 – 950 kilo
yakl. 1 433 – 2 095 pound
Konteyner hacimleri::
120 lt’ye kadar soğuk boyalar
90 litreye kadar püskürtülebilir 2 bileşenli sprey plastikler
100 litreye kadar termoplastikler
50 litreye kadar Püskürtülebilir Termoplastikler
Küçük, çeşitli markalama işleri için elle yönlendirilen, kendinden tahrikli markalama makinesi
Şekil: H9-2 ürün grubundan örnek makine
Sonsuz hidrolik tahrik. Diferansiyel tahrik ile ön tekerleklerin düzgün tahriki
Motor/kompresör ünitesi için titreşim izolasyonu
İşaretleme ünitesi sağ ve sol taraf için sabitleme
Bir seçenek olarak sunulan elektronik boşluk cihazı
Bir seçenek olarak fenerler
Yönü kolayca korumak için arka tekerlek için düz çalışma sabitleme cihazı
Düzgün çizgi genişlikleri, hatta dar kıvrımlar
CE’ye göre tahrik ünitesi (uygunluk beyanı)
Opsiyonel olarak sürücü koltuğu bulunan römork
H9-1 Hava spreyi:
Ek el püskürtme tabancası ile donatılabilir.
Manuel karıştırıcılı malzeme kabı.
H9-1 Havasız:
Boya püskürtme tabancası, el püskürtme tabancası olarak da kullanılabilir.
Ticari boya kovalarını boya olarak kullanma imkanı
konteyner yerleştirin. Pompa basma hızı: 7,5 l/dk’ya kadar
H9-1 Havasız 2c 98:2:
Sertleştirici miktarı, ağırlıkça yüzde 1,2 ile 3,0 arasında kademesiz olarak değişir.
Dahili karıştırma ekipmanı (statik karıştırıcı).
2c püskürtme tabancası, 2c el püskürtme tabancası olarak da kullanılabilir.
Ticari boya kovalarını ekleme kabı olarak kullanma imkanı.
Pompa basma hızı: 6,0 l/dk’ya kadar. 98:2 karışım oranı için.
H9-1 Püskürtülebilir Termoplastik:
Konteyner ve tabanca, LPG ile ısıtılan ısı transfer yağı ile dolaylı olarak ısıtılır.
Tek hatlar veya sürekli çift hatlar için ekipman.
Tabanca çıkışının yol yüzeyine doğru kademesiz olarak ayarlanması.
Çift hatlar için donanıma sahip zemin çarklı etiket ünitesi.
Pnömatik karıştırıcı (isteğe bağlı).
Hat genişlikleri (ekipmana bağlı olarak):
H9-1 Hava spreyi:
10 ila 60 cm
H9-1 Havasız / H9-1 Havasız 2c 98:2 / H9-1 Püskürtülebilir Termoplastik:
10 ila 30 cm
1 silindirli 390 cm³, Honda benzinli motor,
hava soğutmalı
3 200 rpm’de 8,4 kW
Tahrik ünitesi:
hidrostatik sonsuz değişken
Hava çıkışı:
H9-1 Airspray / H9-1 Püskürtülebilir Termoplastik:
670 l/dk’ya kadar (2 silindirli kompresör)
H9-1 Havasız / H9-1 Havasız 2c 98:2:
260 l/dk’ya kadar (2 silindirli kompresör)
Basınçlı cam boncuk kabı
(maks. 1,0 bar):
20 l (bir kap)
2 x 20 l (iki konteyner)
Boyutlar (U x G x Y mm, donanıma bağlıdır):
H9-1 Hava spreyi 1 650 x 1 050 x 1 220
H9-1 Havasız 1 600 x 1 100 x 1 220
H9-1 Havasız 2c 98:2 1 600 x 1 100 x 1 220
H9-1 Püskürtülebilir Termoplastik 2 000 x 1 150 x 1 220
Ağırlıklar:
H9-1 Hava spreyi yakl. 255 – 285 kg / 562 – 628 lb
H9-1 Havasız yakl. 250 – 280 kg / 551 – 617 lb
H9-1 Havasız 2c 98:2 yakl. 370 – 400 kg / 815 – 881 lb
H9-1 Püskürtülebilir Termoplastik yakl. 370 – 400 kg / 815 – 881 lb
Konteyner hacimleri:
48 l’ye (bir kap) veya 2 x 24 l’ye (bir veya iki renk için iki kap) kadar soğuk boyalar
Malzeme kabı olmadan püskürtülebilir 2 bileşenli soğuk plastikler
50 l’ye kadar püskürtülebilir Termoplastikler
Sürücü koltuğu olan römork
Ayarlanabilir oturma pozisyonu
Havalı lastikler
Boyutlar (U x G x Y mm):
900x740x1 000
Ağırlık:
23 kg / 50 lb
… H9 serisi için mükemmel ve konforlu tamamlayıcı (donanıma göre değişir)
Halka açık veya özel alanlarda daha küçük markalama işleri için elle yönlendirilen markalama makinesi
Minimum manuel işlemle kolayca sökülebilir ve bu nedenle taşıması kolaydır
Motor/kompresör ünitesi için titreşim izolasyonu
İşaretleme ünitesi için sabitleme sağ ve sol taraf
Ek el püskürtme tabancası ile donatılabilir
Yönü kolayca korumak için arka tekerlek için düz çalışma sabitleme cihazı
Dar virajlarda bile tek tip hat genişlikleri
Ekleme kabı olarak ticari 10 l’lik boya kovalarının kullanılması mümkündür
Spor tesisleri ekipmanları:
Seçenek
Çizgi genişlikleri:
5 ila 15 cm (donanıma bağlı olarak)
1 silindirli 200 cm³,
Honda benzinli motor,
hava soğutmalı
3500 rpm’de 4,0 kW
Hava çıkışı:
360 l/dk’ya kadar
(2 silindirli kompresör)
Cam boncuk kabı:
olmadan
Tahrik ünitesi:
elle
Boyutlar (U x G x Y mm):
1500 x 800 x 1050 (donanıma bağlı)
Ağırlık:
yakl. 130 kg / 285 lb
Konteyner hacimleri:
24 l’ye kadar soğuk boyalar
Daha küçük markalama işleri ve gelişmiş güvenlik standartlarına sahip sektörler için önceden karıştırılmış 2 bileşenli malzemenin uygulanması için aglomera, düz hatlar veya profilli markalamalar için elle yönlendirilen, kendinden tahrikli 2 bileşenli soğuk plastik makinesi.
Her 2 bileşenli soğuk plastik makinesi için ideal tamamlayıcı
10 ila 50 cm (2K50A) çizgi genişlikleri için 2 bileşenli soğuk plastikler için uygun, kirpi rulo ve aglomera ve düz işaretlemeler için kademesiz ayarlı üniversal malzeme besleme kutusu dahil
Özel uygulama: aglomera ve düz markalama işleri için 60 cm’ye kadar (2K60A)
25 veya 50 cm’lik çizgi genişlikleri için ayarlanabilen cam boncuk dağıtıcısının kapağı
Karıştırma oranı 98:2 (ön karışım gereklidir) ve yakl. 10-15 dk (sıcaklığa bağlı olarak)
Bahsedilen uygulamaların kendi aralarındaki dönüşüm: maks. 4 dakika
İsteğe bağlı donanım:
Aglomerat ve düz hatlar için ek malzeme besleme kutuları ve ayrıca 90° çapraz profil için özel şap kutuları ve görme engelliler için işaretler
Çizgi genişlikleri:
10 ila 50 cm (2K50A)
10 ila 60 cm (2K60A)
1 silindirli 120 cm³,
Honda benzinli motor, hava soğutmalı
3600 rpm’de 2,6 kW
Cam boncuk kabı:
20 l
Malzeme miktarı (yığma işaretleme):
yakl. 2,5 ila 3,0 kg/m²
3,8 kg/m²’ye kadar mümkün
Boyutlar (U x G x Y mm)
– 2K50A: 1500x1000x1200
– 2K60A: 1700x1100x1300
Ağırlık:
– 2K50A: yakl. 170 kg / 375 lb
– 2K60A: yakl. 190 kg / 418 lb
Konteyner hacimleri:
2 bileşenli soğuk plastikler Malzeme kabı olmadan
Manuel bir makinenin çok küçük ve daha büyük bir oturma makinesinin çok büyük olacağı, sık sık yön değişikliği içeren orta ölçekli markalama işleri için elle yönlendirilen, kendinden tahrikli markalama makinesi.
sonlu değişken hidrolik tahrik ünitesi
Diferansiyel tahrik ile arka tekerleklerin düzgün tahriki
İşaretleme ünitesi için sabitleme sağ ve sol taraf
Düşük gürültü emisyonu; kentsel alanlarda önemli
Çift hatlı ekipman: isteğe bağlı
Elektrikli marş: isteğe bağlı
Otomatik sıcaklık kontrollü ısı transfer yağı ile malzemenin dolaylı ve dikkatli bir şekilde ısıtılması
CE’ye göre tahrik ünitesi (uygunluk beyanı)
Çizgi genişlikleri:
10 ila 50 cm (ekipmana bağlı)
1 silindirli 200 cm³,
Honda benzinli motor,
hava soğutmalı
3500 rpm’de 4,0 kW
Hava çıkışı:
320 l/dk’ya kadar
(2 silindirli kompresör)
Cam boncuk kabı:
20 l’ye kadar
Tahrik ünitesi:
hidrostatik sonsuz değişken
Boyutlar (U x G x Y mm):
1800 x 1200 x 1200 (donanıma bağlı)
Ağırlık:
410 – 450 kg / 903 – 992 lb
Konteyner hacimleri:
115 l’ye kadar termoplastikler
Onarım veya yeniden işaretleme işleri vb. için olduğu kadar kavşaklar ve park alanları için elle yönlendirilen markalama makinesi
Şekil: RP ürün grubundan örnek makine
Farklı şap kutusu genişliklerinin kullanımı için genişliği ayarlanabilen şase.
Sert metal yüzeyli kayar kızaklar.
Esnek bir şekilde monte edilmiş tabla kutusu sayesinde özellikle virajlarda ve dönüşlerde kolay kullanım. Şap kutusu yağ ceketlidir.
Şap kutusundan ayarlanabilen sabit çizgi kalınlığı.
Kol sistemi sayesinde kolay kullanım.
İsteğe bağlı olarak cam boncuk dağıtıcısı mevcuttur.
Kör insanlar için işaretleme uygulamak için uygulama bir seçenek olarak mevcuttur.
Çizgi genişlikleri:
10 ila 50 cm
Gaz brülörü, malzeme kabında, sürgülü kızaklarda ve malzeme çıkış kapağında doğru sıcaklığı sağlar
Cam boncuk kabı:
seçenek
Boyutlar (U x G x Y mm):
Çizgi genişliği 30 cm: 1 600 x 1 000 x 1 000
Çizgi genişliği 50 cm: 1 500 x 1 200 x 1 000
(donanıma bağlı)
Ağırlık (boncuk dağıtıcı ile, gaz şişesi hariç):
Çizgi genişliği 30 cm: yakl. 120 kg/264 lb
Çizgi genişliği 50 cm: yakl. 130 kg/286 lb
Ağırlık (boncuk dağıtıcı olmadan, gaz şişesi olmadan):
Çizgi genişliği 30 cm: yakl. 95 kg/209 lb
Çizgi genişliği 50 cm: yakl. 105 kg/231 lb
Konteyner hacimleri:
Termoplastikler Malzeme kabı olmadan
Daha küçük işaretleme işleri için manuel işaretleme makinesi, püskürtülebilir termoplast uygulaması için kendinden tahrikli yol işaretleme makinesi için ideal tamamlayıcı
LPG ile ısıtılan ısı transfer yağı ile dolaylı olarak ısıtılan kap ve tabanca
Tabanca ve yol yüzeyi arasındaki mesafe ayarlanabilir
Cam boncuk dağıtıcısı:
isteğe bağlı
Çizgi genişlikleri:
10 ila 30 cm
Doğrudan bir markalama makinesinden veya hortumlarla ayarlanan bir kompresör / gaz tüpünden hava ve gaz beslemesi
Minimum gerekli hava beslemesi:
yakl. 600 lt/dk
Cam boncuk kabı:
20 l
Seçenek:
Basınçlı cam boncuk kapları:
22 lt (maks. 1,0 bar)
Boyutlar (U x G x Y mm):
1500x1050x1150
Ağırlık:
yakl. 250 kg / 551 lb
Konteyner hacimleri:
25 l’ye kadar püskürtülebilir Termoplastikler
ESSA Grup bünyesinde geliştirilen ve beton serme teknolojilerinde yüksek performans standartlarını belirleyen hidrolik vibratörlerimiz, en zorlu saha koşullarında mükemmel yüzey kalitesi ve yapısal bütünlük elde etmek isteyen profesyoneller için tasarlanmıştır. Tasarımındaki yenilikçi orbital mekanizma sayesinde betonu geleneksel yöntemlere göre %50’ye kadar daha etkili bir şekilde sıkıştıran bu sistem, malzemenin mukavemet kazanma sürecini önemli ölçüde hızlandırır. Özellikle kayar kalıplı finişerler ve bordür makineleri için optimize edilen bu teknoloji, titreşimi ana makine gövdesine iletmek yerine doğrudan beton karışımına odaklayarak hem iş makinesinin ömrünü korur hem de operasyonel verimliliği en üst seviyeye çıkarır.
Essa Beton Vibratör Teknolojisi aşağıdaki faydaları sağlar:
Vibratörün benzersiz orbital (yörüngesel) dizilimi sayesinde betonu %50’ye kadar daha iyi sertleştirir ve daha hızlı güçlendirir.
Beton karışım tasarımları günümüzün zorlu iş gereksinimlerini karşılayacak şekilde geliştikçe; Essa Beton Vibratörü daha kolay kullanım sağlar, betonun dayanıklılık özelliklerini artırarak katı betonda pürüzsüz yüzeyler oluşturur.
Finişer Tipi Beton Sericiler (Slipform)
Çok amaçlı Kayar Kalıp Bordür ve Saha Beton Finişerleri
Beton Laboratuvarı
| Teknik Özellik | Değer |
| Kafa Çapı | 2-31/64″ (63mm) |
| Santrifüj Kuvveti (10,000 VPM) | 2,232 LBS (9,930N) |
| Genlik (Amplitüd) | 0.126″ (3.20mm) |
| 10,500 VPM’de Etki Çapı | 26.50″-30.50″ (673.1mm-774.7mm) |
| 8,000 VPM’de Etki Çapı | 20.25″-24.25″ (514.3mm-615.9mm) |
| Maksimum Akış | 4GPM (15.14 l/dak) |
| Normal Çalışma Basıncı | 800-1,300PSI (5.51-8.96MPa) |
| Maksimum Geri Basınç | 150 PSI (1.03MPa) |
| Nominal Basınç Dayanımı | 2500PSI (17.24MPa)’a kadar |
Şunları içerir;
Vibratör Kafası – 2500# rotorlu Hidrolik Motor,
Hidrolik Hortumlar ve Emniyet Hortumu
| Model No | Teknik Özellikler |
| SVS-153-150 | 2-31/64″ uzatılmış düz borulu |
| SVS-153-130 | 2-31/64″ dikey olarak ayarlanabilir montaj braketli |
| SVS-153-156 | 2-31/64″ uzatılmış düz borulu ve “köpekbalığı yüzgeci” montaj braketli |
| SVA-153-170 | 2-31/64″ tek izolatörlü, “praver” montaj braketli 45° açılı boru |
| SVS-153-156-CB | 2-31/64″ uzatılmış düz borulu ve “köpekbalığı yüzgeci” montaj braketli |
SVA Serisi hidrolik dahili finişer vibratörleri, çoğu slip-form (kayar kalıp) uygulaması için idealdir.
Ana hat serim uygulamalarında, blok izolatör daha yüksek bir kesme yayı oranı sunar, beton birikme alanlarını en aza indirir ve kauçuk ile çelik arasındaki yapışma yüzeyini güçlendirir. Performans odaklı beton karışımları için güçlü bir rotora sahiptir.
Bunun anlamı şudur;
Gün sonunda daha kısa temizlik süresi
Finişere aktarılan titreşimde azalma
İzolatörlerde daha az aşınma
Finişer Tipi Beton Sericiler (Slipform)
Çok Amaçlı Bordür ve Oluk Makineleri
Beton Laboratuvarı
| Teknik Özellik | Değer |
| Kafa Çapı | 2-31/64″ (63mm) |
| Santrifüj Kuvveti (10,000 VPM) | 2,232 LBS (9,930N) |
| Genlik (Amplitüd) | 0.126″ (3.20mm) |
| 10,500 VPM’de Etki Çapı | 26.50″-30.50″ (673.1mm-774.7mm) |
| 8,000 VPM’de Etki Çapı | 20.25″-24.25″ (514.3mm-615.9mm) |
| Maksimum Akış | 4GPM (15.14 l/dak) |
| Normal Çalışma Basıncı | 800-1,300PSI (5.51-8.96MPa) |
| Maksimum Geri Basınç | 150 PSI (1.03MPa) |
| Nominal Basınç Dayanımı | 2500PSI (17.24MPa)’a kadar |
Şunları içerir;
Vibratör Kafası – 2500# rotorlu Hidrolik Motor,
Hidrolik Hortumlar ve Emniyet Hortumu
| Model No | Teknik Özellikler |
| SVS-153-150 | 2-31/64″ uzatılmış düz borulu |
| SVS-153-130 | 2-31/64″ dikey olarak ayarlanabilir montaj braketli |
| SVS-153-156 | 2-31/64″ uzatılmış düz borulu ve “köpekbalığı yüzgeci” montaj braketli |
| SVA-153-170 | 2-31/64″ tek izolatörlü, “praver” montaj braketli 45° açılı boru |
| SVS-153-156-CB | 2-31/64″ uzatılmış düz borulu ve “köpekbalığı yüzgeci” montaj braketli |
Beton serimi için Hidrolik Vibratörler, Kayar kalıp (slipform) betonlama işlemleri için dayanıklı bir tasarım ve güvenilir bir seçenektir.
İzolatör bileşenleri arasındaki beton birikmesini giderir.
Dişli motor tasarımı, binlerce çalışma saati boyunca hızını korur.
Daha az yağ tüketimi ve daha az ısı oluşumu sağlayarak daha az soğutma gerektirir.
Sağlam ve iyi bir tasarımla, düşük hızlarda daha sert darbe vurur.
Titreşimi beton sericiye (paver) değil, doğrudan beton karışımına yönlendirir.
Betonu daha hızlı temizler/yerleştirir.
Performans odaklı beton karışımları için güçlü bir rotor içerir.
Hidrolik Dahili Vibratör Avantajları Şunlardır:
Blok Titreşim İzolatörü
Tüm serim modellerinde standarttır
Daha iyi kesme yayı oranı
Beton birikmesi için daha az alan
Daha geniş kauçuk-çelik yapışma alanı
Zırh kaplı hidrolik hortum
Daha yüksek aşınma direnci için
Hidrolik motor (Essa Grup tarafından tasarlanmış ve üretilmiştir)
Çift dişli motor, daha uzun motor ömrü için hidrostatik denge sağlar
Yüzeyi sertleştirilmiş çelik tahrik mili ve dişli takımı
Daha yüksek başlangıç torku sağlamak için tasarlanmıştır
Tamamen parçalarına ayırmadan keçeye kolay erişim imkanı
Essa Grup Makine olarak temsil ettiğimiz Dünyanın önde gelen uluslararası markaların yüksek teknolojili makine ve tesisleri için tüm yardımcı-tamamlayıcı ekipman ve teçhizatları tamamen kendi Ar-Ge ve Kalite Kontrol ekibimiz ile birlikte yüksek teknoloji ve yenilikçi yöntemler kullanarak imalatını ve kalite kontrolünü yapmaktayız
Bu alanda ayrıca Markalarımıza gerektiğinde özellikle yakın ülkeler için pratik çözümler ve hızlı lojistik imkanlarımız ile kaliteli servis sloganımızı destekliyoruz.
Essa Grup Makine adı altında imal edilen her bir ürün tüm sertifikasyon, güvenlik ve kalite ile garanti şartlarını yerine getirmektedir , özellikle son yıllarda Ar-Ge , inovasyon ve yeni ürünler geliştirme alanlarında yoğun çalışmalar , çalışmaları biten ürünler ile ilgili gerekli laboratuvar ekipmanları ile testler ve denemeler yapıp, katma değeri yüksek teknolojik ürünler oluşturmak adına çalışmalarımıza devam ediyoruz.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Duis ex quam, vestibulum ac leo tempus, finibus eleifend tellus. Integer ante nibh, dictum nec risus a, tempus pulvinar leo. Fusce non magna erat. Suspendisse consectetur nulla et augue faucibus, eget efficitur purus auctor. Donec venenatis neque non tincidunt vulputate.
Proin placerat tincidunt leo at accumsan. Etiam eu vulputate urna. Vestibulum tristique augue risus, nec gravida augue eleifend vel. Mauris mollis vitae purus ut tincidunt. Pellentesque a interdum diam. Curabitur sit amet velit et orci egestas ultricies. Aliquam sit amet nisi ultrices, sollicitudin lacus et, pellentesque orci. Fusce ornare placerat enim, vitae vestibulum nisl sollicitudin sit amet. Cras placerat sollicitudin metus et venenatis. Nullam sit amet bibendum velit.
Kaliteli Taze Hazır Beton

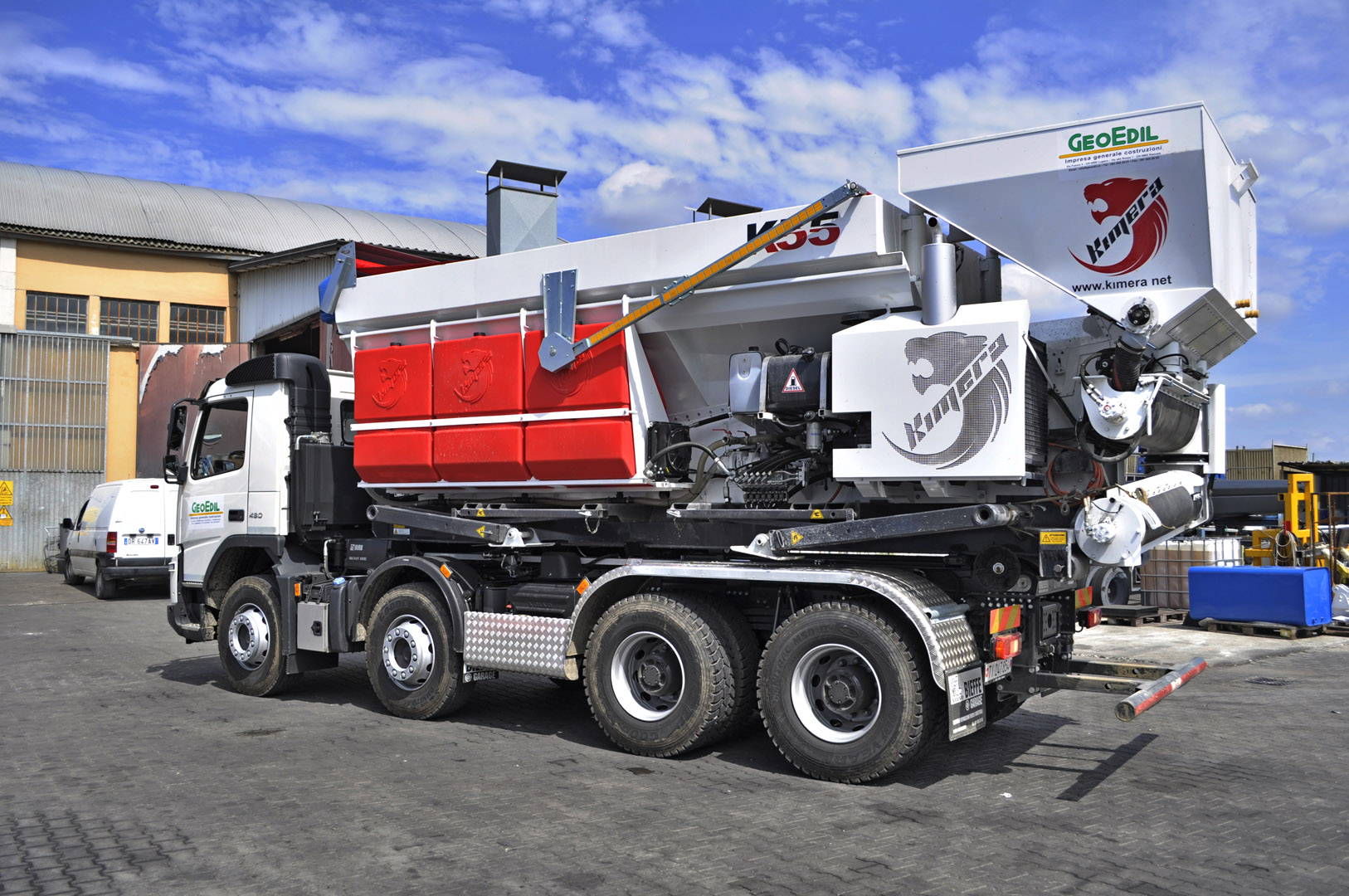

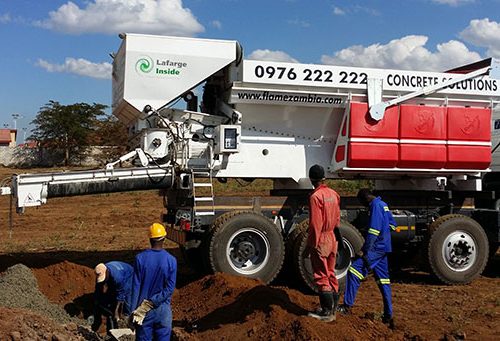

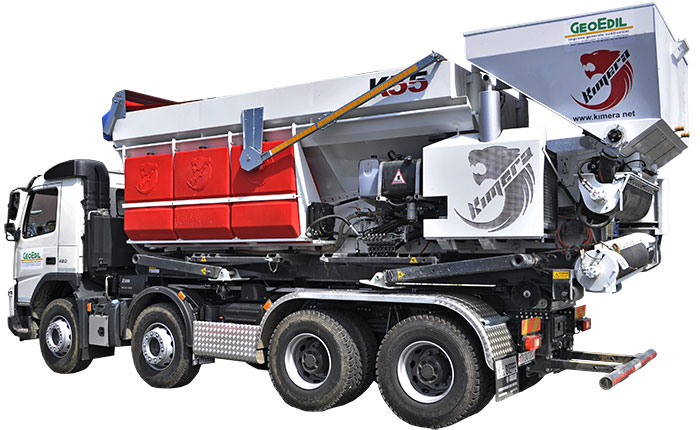

Kamyon veya treyler üstü beton santrallerimiz K55 ve K70 sürekli biçimde beton ve harç üretimi sağlar. Bu modeller beton üretimi için gerekli tüm malzemeleri üzerinde ayrı ayrı taşir. ( Agrega , Çimento , Su ve Katkı Malzemeleri ) tüm malzemeler ayni araç üstünde hazir haldedir ve istendiği anda üretim yapılabilir.
Bu sebepden dolayı ,günümüzde kullanılan kamyon üstü mikser ile taşinan sabit beton santrallerine oranla daha yüksek kaliteli taze beton üretilmiş olur.
Kaliteli Taze Hazır Beton
Kamyon veya treyler üstü beton santrallerimiz K55 ve K70 sürekli biçimde beton ve harç üretimi sağlar. Bu modeller beton üretimi için gerekli tüm malzemeleri üzerinde ayrı ayrı taşir. ( Agrega , Çimento , Su ve Katkı Malzemeleri ) tüm malzemeler ayni araç üstünde hazir haldedir ve istendiği anda üretim yapılabilir.
Bu sebepden dolayı ,günümüzde kullanılan kamyon üstü mikser ile taşinan sabit beton santrallerine oranla daha yüksek kaliteli taze beton üretilmiş olur .
Benzersiz Hassasiyet
Kimera Mobil Beton Santralleri, beton için gerekli her iki ana malzeme agrega ve çimentoyu loadcelllerden oluşan, sistem sayesinde karışıma giren malzeme akışıni kontrol edebilen ve istenildiğinde değistirebilen benzersiz hassasiyette tartim mekanizması üzerine kuruludur.
Bu sistemin kesin doğruluğu, karışım oranının tekrarlanabilirliğini ve üretilen betonun kalitesini garanti eder.

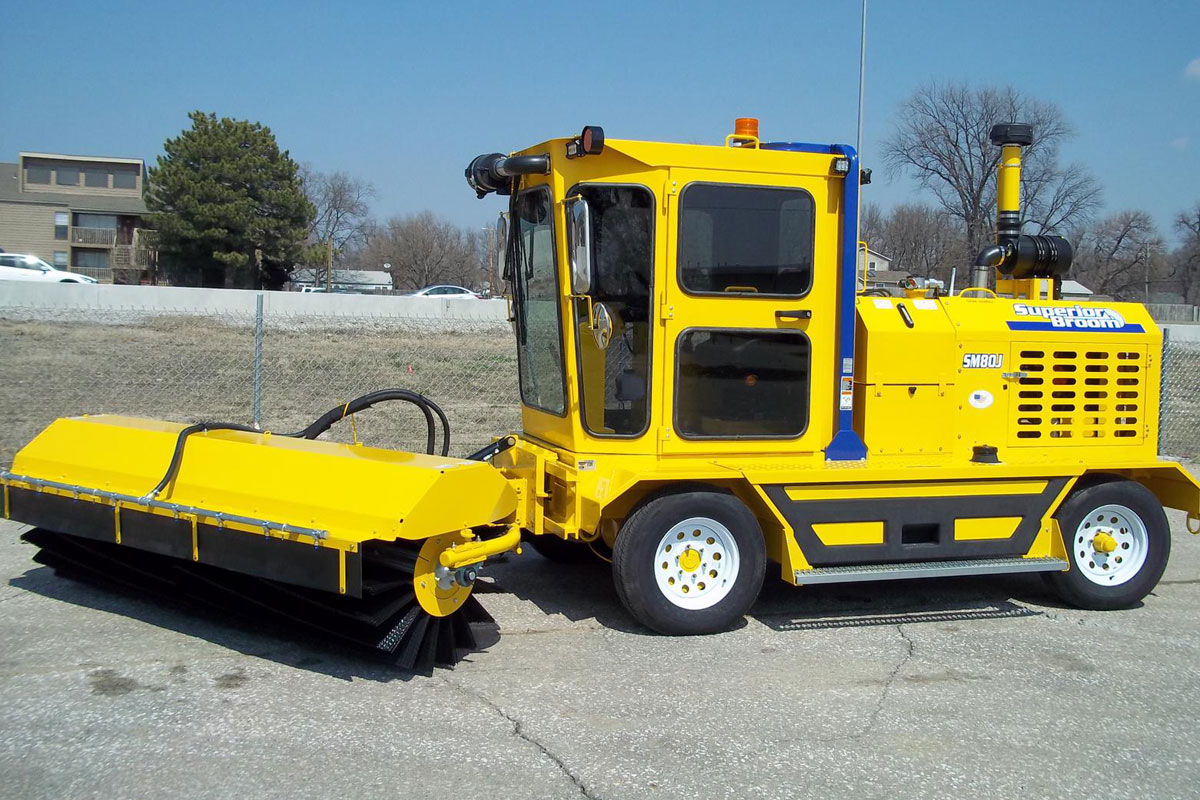

Superior Broom SM80J, diğer yandan dökme süpürücüler veya yol süpürücülerinde bulunmayan birçok özelliğe sahiptir;
Ön fırça ve arka direksiyon tasarımı, benzersiz tasarımları ve çok yönlülükleri nedeniyle müteahhitler ve kamu müşterileri arasında oldukça popüler hale gelmiştir.
Superior Broom SM80J, diğer yandan dökme süpürücüler veya yol süpürücülerinde bulunmayan birçok özelliğe sahiptir;
Ön fırça ve arka direksiyon tasarımı, benzersiz tasarımları ve çok yönlülükleri nedeniyle müteahhitler ve kamu müşterileri arasında oldukça popüler hale gelmiştir.
Ön fırça ve arka direksiyon tasarımı, benzersiz tasarımları ve çok yönlülükleri nedeniyle müteahhitler ve kamu müşterileri arasında oldukça popüler hale gelmiştir.
Standart Ekipman İçeriği:
2 hızlı hidrostatik şanzıman,
Düşük aralık 0 – 10 mil,
Yüksek aralık 0 – 20 mil,
Çift şanzıman ayak kontrolleri
8 ft (2.43m) hızlı sök-tak tüp fırça
Süpürme açısı 35 derece
Süpürme genişliği 96″ (2,43m)
Çift elemanlı hava filtresi
Gelişmiş hava filtre sistemi
Kontroller ve Aksesuarlar:
Yastıklı süspansiyonlu koltuk
Silecekli kapalı kabin
Toz girişini engellemek için pozitif klima
Isıtıcı ve buz çözücü fan
West coast aynalar (dışbükey)
Işık grubu
Arka çalışma lambası
Çakar lamba
Teknik Özellikler
Motor:
Cummins Dizel 3,3 litre (199 cid) 85 hp turbo şarjlı
John Deere Diesel 4.5 litre (276 cid) 80 hp
Boyutlar:
Ağırlık – 6.500 lb / 2950 Kg
Yükseklik – 91″ / 2,31 m
Uzunluk – 200″ / 5,08 m
Genişlik – 100″ / 2.54m inç (nakliye)
Dönüş Yarıçapı – 6 ft / 1.82 m (içeriden)
Şasi:
Ağır hizmet tipi 1/4 ”x 3” x 6 ”dikdörtgen
2 ”x 6” boru ile tüp, arka tampon
5/8 ”çelik sac ön destek
Direksiyon:
Orbital hidrolik direksiyon
Hidrolik tank:
27 galon – 102 Lt
Yakıt tankı:
27 galon – 102 Lt
Ön aks:
3/4 ton ağır hizmet tipi yarı-yüzer
Arka aks:
Arkadan yönlendirmeli ağır hizmet tipi
Tekerlekler:
Dört adet – 6 bijonlu (15 ”x 6”) çelik kuşaklı
Lastikler:
ST225 / 75R15 yük aralığı C, radyal
Mıcır Serme Finişeri, homojen agrega yaymak için tasarlanmış, verimli-güvenilir-operatör dostu ve bilgisayar kontrollü uygulama ile istenilen oranda agrega serimi sağlar.
Mıcır Serme Finişeri, homojen agrega yaymak için tasarlanmış, verimli-güvenilir-operatör dostu ve bilgisayar kontrollü uygulama ile istenilen oranda agrega serimi sağlar. Dört çeker seçeneği ile istenilen uygulama performansı gösterir, standart yayma rulosu üstün serim hassasiyeti sağlar.
* Hidrostatik yürüyüş
* 4 çeker, cummins motor,
* Hidrolik açılır kapanır serme tablası
* 3-7 metre serme genişliği- ayarlanabilir tabla
* Homojen, orantılı bitüm spreyleme,
* Bilgisayar kontrollü kumanda,
* Hidrolik açılır kapanabilir sprey bar,
* Komyon içi otomatik kontrol,
* Homojen, orantılı bitüm spreyleme,
* Bilgisayar kontrollü kumanda,
* Hidrolik açılır kapanabilir sprey bar,
* Komyon içi otomatik kontrol,
